壓力遙控自動控制輸出的專業試壓泵變頻控制系統

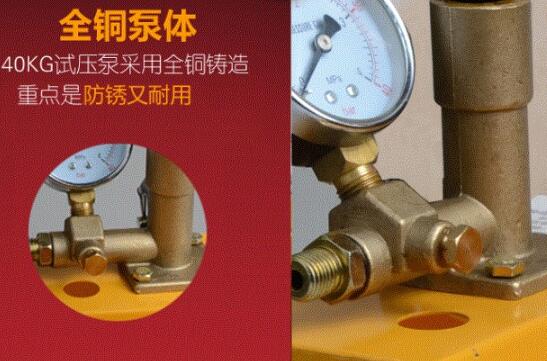

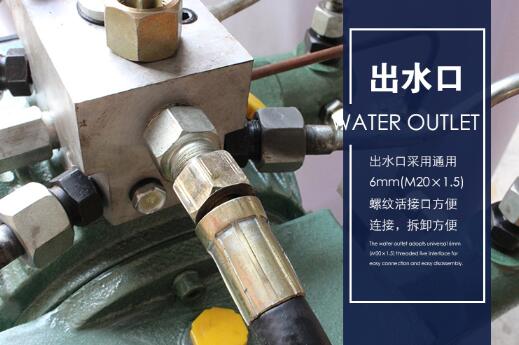

:2d-sy500/5mpa型電動試壓泵。
技術參數：額定壓力5MPa，額定流量500 l/h；
試壓泵電機：1.5KW普通電機，三相AC380V；
試壓泵電控箱型號：DKX1.5-YK-BP-BY(遙控、變頻、保壓、電接點儀表控制壓力、1.5KW電控箱)
試壓泵的類型
額定壓力
交通
能力
電壓
頻率
體重
2DSY500/5
5 Mpa
500升/小時
1.5千瓦
380伏
50 HZ
115公斤
nt-family: 宋體; line-height: 24px;">
試壓泵控制系統面板說明：數顯定時器，變頻器面板
手動｜自動 啟動按鈕 停止按鈕 卸壓按鈕
操作說明：電動試壓泵的具體操作請參考電動試壓泵說明書，這里不再敘述。

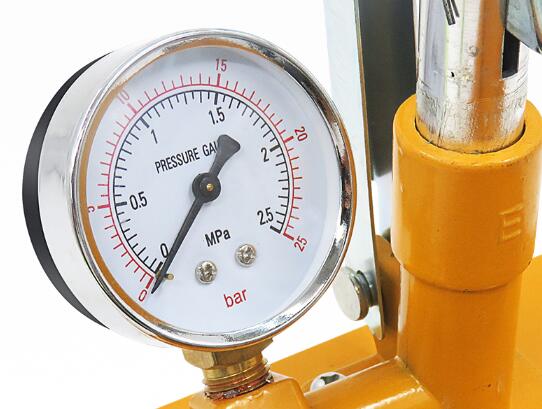

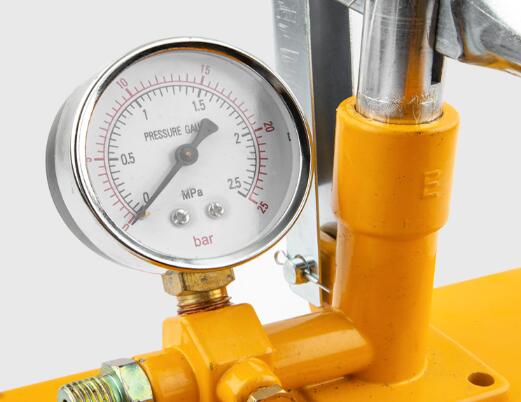

1.電接點壓力表上限（紅針）設置為試壓壓力，設置為需要測試的目標壓力。
2.電接點壓力表下限（綠色）設置為卸壓壓力，通常設置為1MPA。
3.數顯定時器（時間繼電器）設置壓力達到后的保壓時間。
4.選擇手動或自動試壓。
選擇手動時，按啟動開機，系統升壓；按停止關機，停止升壓；按卸壓時打開卸壓閥卸荷。
選擇自動時，按啟動系統開始升壓，直至到達試壓壓力（電接點壓力表設定的壓力上限）自動停機并進行保壓。
保壓時間到達以后自動打開卸壓閥進行卸壓，直到系統壓力小于卸荷壓力（電接點壓力表設定的壓力下限）。
5.手動或自動狀態下，遙控操作手柄的啟動及停止按鍵等同于面板的手動及停止按鈕。
6.手動或自動試壓過程中，均可調節變頻器面板調速旋鈕調整試壓泵流量及升壓速度。
接線端子和接線說明：
打壓泵電控箱具有一組十位接線端子，按順序及編號為：
L1
L2
L3
L1、L2、L3、E：電源端子，三線制接線，必須要接地線。
U、V、W：電機接線端子，接線相序以電機轉向正確為準。
H、L、M：電接點壓力表接線端子，H為上限，L為下限，M為公共線，通常標注為1、2、3。
電接點壓力表的接線按順序?yàn)榧t、綠、黃。如有黑色，則需與電源地線共同接地。
