氣瓶水壓爆破試驗機專用試壓泵技術參數
一、設備的使用條件：
1.在買方不需要增加除固定裝置以外的其他設施的情況下，設備可以正常安裝和使用；
2.工作環境：0 ~ 45，無可燃?xì)怏w，通風干燥，周圍無強電磁干擾信號；
3.試驗介質：水、乳液、防銹水和粘度與水相近的中性油；
4.設計耐壓為：40MPa(電動試壓泵)；
5.測試溫度：根據實際使用環境和介質溫度；
6.壓力測量精度：精度為滿量程的2.5%；
7.該系統采用：16兆帕精度為0.25%；
8.該系統整體控制精度為FS 0.3-0.5%；
9.電源：交流380/220 V，50hz；
10.相對空氣濕度要求：70-90%。
這套設備是根據客戶的實際技術要求制造的；參考試壓泵的實施標準；
JB/T9089-2014試壓泵
JB/T6909-2014超高壓泵
JB/T12013-2014自動控制測試壓機
JB/T53194電動試壓泵產品質量分級；
單屏電腦控制臺實物圖。圖片僅供參考。請參考實物圖。
計算機專用氣瓶爆破軟件現場測試曲線。圖片僅供參考。請參考實物
計算機專用氣瓶爆破軟件現場測試曲線。圖片僅供參考。請參考實物
電腦專用氣瓶爆破軟件現場測試曲線，圖片僅供參考，請以實物為具體例子
客戶提供的壓力測試報告
客戶提供的壓力測試報告
客戶提供的壓力測試報告
二.設備配置的技術參數和詳細功能描述：詳細設備配置參數；
名字
明細項目
量
單元
保留票據
空氣
一瓶
水
按
爆炸
打破
嘗試
檢查
機器
嘗試
按
泵
控制
做
系
團結
計算機
一個
設置
飛利浦22英寸液晶顯示器，帶通訊端口主機
印字機
一個
平臺
惠普彩色游戲系列
壓力傳感器
一個
分支
16兆帕的精度為0.25%
流量采集系統
一個
分支
生產
高精度電子秤
一個
平臺
60公斤，常州宏仕達
壓力測試泵控制系統
一個
設置
自產，數據采集控制輸出，傳感器電源，變頻器控制
/tr>
變頻器控制系統
臺
海利普2.2KW
計算機操作臺（單屏）
臺
碳鋼噴塑，出品
2D-SY71/40MPa電動試壓泵
臺
1.5KW電機，出品
設備配電系統
套
根據設備實際制作
軟件
氣瓶水壓爆破
試驗數據采集和控制軟件
套
根據客戶氣瓶相關標準設計
注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。
三、產品控制系統詳細說明：
1、配套試壓泵為2D-SY71/40Mpa,額定排出壓力40Mpa，額定流量71L/h，配套為功率1.5KW普通電機。外型尺寸和重量無特殊。配套壓力表、安全閥、壓力傳感器滿足對應試壓泵的要求，配套的壓力傳感器滿足對應試壓泵的要求。
2、本氣瓶水壓爆破試驗機控制系統由單屏計算機操作臺、電動試壓泵及高精度電子秤等組成，可一次性完成實驗。并自動得出試驗過程中受檢氣瓶的屈服值、爆破壓力值、爆破全過程涉水量、容積變形率、屈服變形量、爆破變形量、整個實驗過程的時長等數據，并同時繪制出被試瓶壓力-進水量關系曲線圖、壓力-時間關系曲線圖及進水量-時間關系曲線圖，通過打印機打印試壓曲線，可以隨時調取歷史文檔。根據客戶提供表頭，進行自動填寫并可進行方便修改。控制軟件功能根據客戶氣瓶相關標準設計，報表定制，并預留日后國標新功能升級通道。

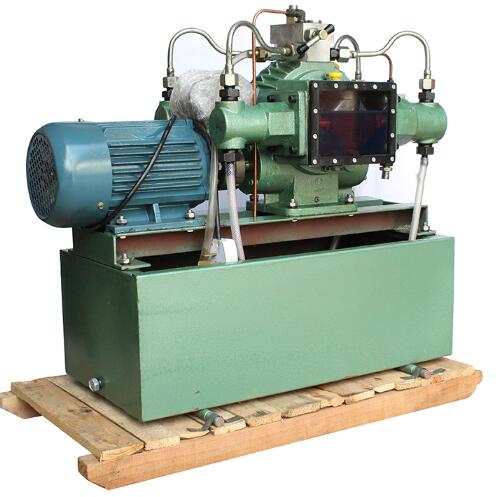

2D-SY71/40MPa型電動試壓泵工作現場，圖片僅供參考具體請以到貨實物為準
試壓泵型號
額定壓力
流量
功率
電壓
頻率
重量
2D-SY71/40
40MPa
71L/h
1.5 KW
380 V
0-50 HZ
120kg
電動試壓泵型號:2D-SY71/40MPa立式；
技術參數：額定壓力40MPa，額定流量71L/h；
試壓泵電機：380V/1.5KW變頻電機；
試壓泵控制系統：帶本地手動啟停與計算機控制功能；
出口連接端：M22X1.5工作接頭，連接一根兩頭為M22X1.5的內螺紋膠管；
手動卸荷閥：廠家標配；安全保護閥：廠家標配；
1.6級普通壓力表：16MPa；
標配高壓膠管：3米；
隨機備件： 1套；
