160兆帕高壓電動試壓泵計算機控制試壓系統技術方案一、電動試壓泵設備的使用條件：
1.在買方不需要增加除夾具以外的其他設施的情況下，電試壓泵設備可以正常安裝和使用；
2.電動試壓泵環境溫度：-25~ 42；
3.電動試壓泵的試驗介質為：低濃度水或油。如果使用環境在零度以下，請自行選擇防凍介質；
4.電動試壓泵的設計耐壓為：160兆帕(160兆帕電動試壓泵)；
5.電動試壓泵測試溫度：根據實際使用環境和介質溫度；
6.電動試壓泵壓力測量精度：精度為滿量程FS的0.25%；
7.電動試壓泵本系統采用160兆帕壓力傳感器，精度為0.25% FS；
8.電動試壓泵系統的整體控制精度為FS 0.3-0.5%；
9.電動試壓泵電源：交流380/220 V，50hz；
10.電動試壓泵對空氣相對濕度的要求：70-90%。
這套設備是根據客戶的實際技術要求制造的。
其中，參考試壓泵實施標準：
JB/T9089-2014試壓泵
JB/T6909-2014超高壓泵
JB/T12013-2014自動控制測試壓機
JB/T53194電動試壓泵產品質量分級；
GB-T9234-1997電機往復泵；
GBT 7784-2006電機往復泵試驗方法。
二.試壓泵設備配置：的技術參數和詳細功能描述
1.設備概述：本設備是根據需方的技術要求制造的。
設備主體由3DY125/160MPa電動試壓泵(橇裝200MPa氣動泄壓閥組)和計算機控制臺(含試壓泵控制系統)組成。3DY125/160MPa高壓電機可由電腦控制系統控制，電腦控制臺具有手動和自動切換功能。如果自動部分失敗，可以手動完成壓力測試。電動試壓泵也可以遠程控制。電動試壓泵與試壓泵控制系統分離后，可以獨立進行試壓，但只能顯示和控制壓力，不能進行數據操作和報表打印。電動試壓泵通過高壓膠管與待測管匯閥連接，試壓系統所有外部電線電纜和數據線根據工程現場施工需要進行調整。
在試壓泵控制系統中，試壓泵的氣動泄壓閥組采用高壓氣動平板閥、高壓?jiǎn)蜗蜷y和高壓截止閥，保證了整個系統的測試精度和保壓精度，并將自然壓降降低到較低水平，實現了整個系統的相對“零泄漏”。
本測試系統配有壓力測試泵智能語音播報系統，采用與支付寶到貨語音相同語音標準的語音播報系統(如支付寶到貨12元；實際播出是：當前壓力12 MPa)。試壓時會實時播報試壓泵當前壓力和保壓時間，提醒泄壓等試壓操作，實時語音提醒試壓過程中壓力狀態變化，讓你輕松省力省時省心！
該控制系統可以在計算機軟件上啟動泵并設定任何測試壓力，然后精確地停止泵。通過觀察軟件上的實時壓力曲線、保壓時間和自動卸壓，可以自動保存數據，并根據現場試驗的需要生成報告。在試壓過程中，可以隨意升壓、保壓、泄壓。通過試壓泵的智能控制系統，可以在電腦軟件上設置任意測試壓力，當壓力準確時停泵。通過觀察軟件上的實時壓力和曲線，可以自動彈出對話框要求保存數據(因?yàn)橛袝r(shí)需要手動判斷測試數據是否

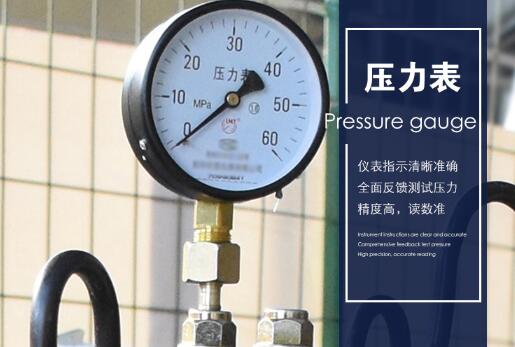

在該試壓控制系統中，電動試壓泵安全閥的超壓自動解除，試壓泵泄壓閥組中的氣動高壓平板閥的壓力遠程釋放，系統限壓安全保護采用防震電接點壓力表。當試壓泵出現緊急故障時，可以通過按下緊急停止按鈕來關閉控制系統的電源，然后手動釋放樣品和設備的內部壓力。
